SKU: PAL-10-SWIR-HRWF

Obiektywy M Plan Apo 10X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)

Name: Obiektywy M Plan Apo 10X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)
Brand: OptoSigma
SKU: PAL-10-SWIR-HRWF

10X Wide FOV High-NA M Plan Apo Objective Lenses for SWIR (900-1700nm)

Obiektywy o szerokim polu widzenia i wysokiej aperturze numerycznej (NA), kompatybilne z kamerami o dużym rozmiarze matrycy (?33mm) i dużej liczbie pikseli. Pracują w zakresie SWIR (900-1700nm).

Specyfikacja

Masa	0.72 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	Przy oświetleniu koncentrycznym może wystąpić problem odblasków (flary). Można go ograniczyć, montując na końcówce obiektywu dedykowaną płytkę falową (WP-SWIR1(2.5X), WP-SWIR2(2.5X)) oraz wstawiając filtr polaryzacyjny w tubusie obserwacyjnym (OUCI-SWIR-HRWF).
Uwaga	Przy zastosowaniu obiektywu do obróbki laserowej należy tak dobrać średnicę wiązki padającej, aby rozszerzała się do rozmiaru połowy średnicy źrenicy (1/e 2). Zbyt wąska wiązka padająca uniemożliwia uzyskanie małej plamki świetlnej. Należy pamiętać, że wzrost gęstości energii lasera znacząco zwiększa ryzyko uszkodzenia obiektywu. Powierzchnia obiektywu może ulec zanieczyszczeniu przez zanieczyszczenia powstające podczas obróbki. Aby tego uniknąć, należy zapewnić odpowiednią odległość roboczą (WD) i umieścić na obiektywie cienkie szkło ochronne. Jeśli czas trwania impulsu lasera femtosekundowego jest poniżej 100fs, istnieje możliwość poszerzenia szerokości impulsu. Powiększenie podane jest dla przypadku zastosowania soczewki obrazującej o ogniskowej f=200mm. Przy zastosowaniu w tubusie mikroskopu innych producentów powiększenie może być inne. Rzeczywiste powiększenie należy obliczyć na podstawie stosunku ogniskowej obiektywu do ogniskowej soczewki obrazującej, aby zweryfikować ogniskową stosowanego tubusu. Modele PAL-20-NIR-HR-LC00/PAL-50-NIR-HR-LC00 zaprojektowano z uwzględnieniem grubości elementu wraz ze szkłem ochronnym. W przypadku usunięcia szkła ochronnego przez użytkownika obiektyw nie będzie spełniał podanych parametrów.
Powiększenie	10×
Apertura numeryczna	0.61
Odległość robocza WD	10mm
Rozdzielczość	1.1 um wavelength 1.3 um
Głębia ostrości	+/-1.7 um wavelength 1.3 um
Rzeczywiste pole widzenia	3.3 mm image circle 33 mm

Modele CAD do pobrania

STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

To model z rodziny PAL. W rodzinie jest 55 modeli.

Inne modele w rodzinie (54)

SKU	Opis
PAL - PAL-L	Obiektywy o ekstra długiej odległości roboczej
PAL-1	Obiektyw o dużej odległości roboczej, ogniskowa 200mm, powiększenie 1x, odległość robocza 11mm
PAL-1-SWIR-HRWF	Obiektywy M Plan Apo 1X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)
PAL-2-B	Obiektyw o długiej odległości roboczej, ogniskowa 100mm, powiększenie 2x, odległość robocza 34mm
PAL-2.5-SWIR-HRWF	Obiektywy M Plan Apo 2.5X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)
PAL-5	Obiektyw o długiej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 41mm
PAL-5-HR	Obiektyw o dużej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 25.5mm
PAL-5-NIR	Obiektyw o dużej odległości roboczej, ogniskowa 40mm, powiększenie 5x, odległość robocza 44mm
PAL-5-SWIR-HRWF	Obiektywy M Plan Apo 5X, szerokie pole widzenia, wysoka NA, do SWIR (900-1700nm)
PAL-10-A	Obiektyw o długiej odległości roboczej, ogniskowa 20mm, powiększenie 10x, odległość robocza 34mm
PAL-10-HR	Obiektyw o dużej odległości roboczej, ogniskowa 20mm, powiększenie 10x, odległość robocza 15mm
PAL-10-L	Obiektyw o dużej odległości roboczej, ogniskowa 20mm, powiększenie 10x, odległość robocza 39.5mm

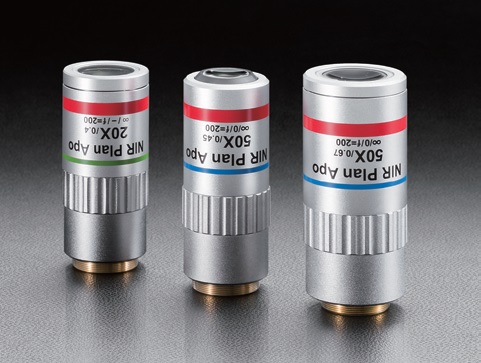

PAL-10-NIR-A	Obiektyw w podczerwieni (NIR)

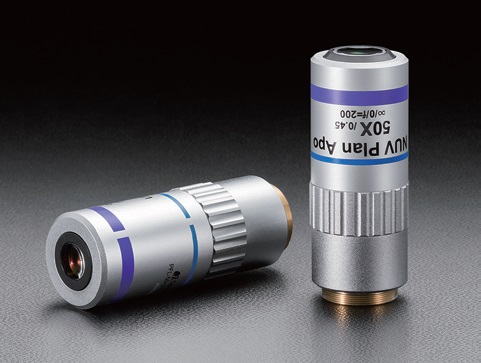

PAL-10-NUV	Obiektyw bliskiej ultrafioletowej, ogniskowa 20mm, powiększenie 10x, odległość robocza 30.5mm
PAL-10-NUV-LC07	Obiektyw bliskiej ultrafioletowej z kompensacją grubości 0.7mm, ogniskowa 20mm, powiększenie 10x, odległość robocza 30.72mm
PAL-10-NUV-LC11	Obiektyw bliskiej ultrafioletowej z kompensacją grubości 1.1mm, ogniskowa 20mm, powiększenie 10x, odległość robocza 30.85mm
PAL-20	Obiektyw o dużej odległości roboczej (SPAL-10)
PAL-20-HR	Obiektyw o dużej odległości roboczej, ogniskowa 10mm, powiększenie 20x, odległość robocza 10mm
PAL-20-NIR-HR-LC00	Obiektyw podczerwony, ogniskowa 10mm, powiększenie 20x, odległość robocza 20mm
PAL-20-NIR-LC00	Obiektyw w podczerwieni (NIR)
PAL-20-NIR-LC07	Obiektyw podczerwony (NIR), kompensacja grubości szkła 0.7mm
PAL-20-NIR-LC11	Obiektyw podczerwony (NIR), kompensacja grubości szkła 1.1mm
PAL-20-NUV-B	Obiektyw bliskiej ultrafioletowej (NUV)
PAL-50	Obiektyw o dużej odległości roboczej, ogniskowa 4mm, powiększenie 50x, odległość robocza 13mm
PAL-50-HR	Obiektyw o dużej odległości roboczej, ogniskowa 4mm, powiększenie 50x, odległość robocza 5.2mm
PAL-50-L-A	Obiektyw o długiej odległości roboczej, ogniskowa 4mm, powiększenie 50x, odległość robocza 20.7mm
PAL-50-NIR-HR-LC00	Obiektyw podczerwony, ogniskowa 4mm, powiększenie 50x, odległość robocza 10mm
PAL-50-NIR-HR-LC07	Obiektyw podczerwony (NIR), kompensacja grubości szkła 0.7mm
PAL-50-NIR-L	Obiektyw w podczerwieni (NIR)
PAL-50-NIR-L-LC07	Obiektyw podczerwony (NIR), kompensacja grubości szkła 0.7mm
PAL-50-NIR-L-LC11	Obiektyw podczerwony (NIR), kompensacja grubości szkła 1.1mm
PAL-50-NUV-A	Obiektyw bliskiej ultrafioletowej (NUV)
PAL-50-NUV-B	Obiektyw na bliski ultrafiolet (NUV), ogniskowa 4mm, powiększenie 50x
PAL-50-NUV-HR-L-B	Obiektyw bliskiej ultrafioletowej (NUV)
PAL-100-HR	Obiektyw o dużej odległości roboczej, ogniskowa 2mm, powiększenie 100x, odległość robocza 1.3mm
PAL-100-NIR	MplanApo NIR 100x
PAL-100-NIR-A	Obiektyw na podczerwień (NIR)
PAL-100-NIR-HR	Obiektyw podczerwony, ogniskowa 2mm, powiększenie 100x, odległość robocza 10mm
PAL-100-NIR-HR-LC07	Obiektyw podczerwony z kompensacją grubości 0.7mm, ogniskowa 2mm, powiększenie 100x, odległość robocza 10.16mm
PAL-100-NIR-HR-LC11	Obiektyw podczerwony z kompensacją grubości 1.1mm, ogniskowa 2mm, powiększenie 100x, odległość robocza 10.37mm
PAL-100-NIR-LC07	Obiektyw podczerwony z kompensacją grubości 0.7mm, ogniskowa 2mm, powiększenie 100x, odległość robocza 12.18mm
PAL-100-NIR-LC11-A	Obiektyw podczerwony z kompensacją grubości 1.1mm, ogniskowa 2mm, powiększenie 100x, odległość robocza 12.16mm
PAL-100-NUV-A	Obiektyw bliskiej ultrafioletowej (NUV)
PAL-100-NUV-HR	Obiektyw bliskiej ultrafioletowej (NUV)
PAL-100-NUV-LC07-A	Obiektyw bliskiej ultrafioletowej (NUV) (PAL-20-NUV)
PAL-100-NUV-LC11-A	Obiektyw bliskiej ultrafioletowej (NUV) (PAL-100-NUV-LC11-A)
PAL-LWD	Obiektywy o długiej odległości roboczej
PAL-NIR	Soczewki obiektywowe w podczerwieni (NIR)
PAL-NIR-LC	Obiektywy bliskiej podczerwonej z kompensacją grubości szkła
PAL-NIR-PG	Szkiełko ochronne do obiektywów na podczerwień (NIR)

Pokazano 50 z 54 modeli. Użyj wyszukiwarki aby znaleźć konkretny model.

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

W jakim zakresie długości fali pracuje PAL-10-SWIR-HRWF?: Powłoka tego modelu obejmuje zakres 900–1700 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
Czy do PAL-10-SWIR-HRWF dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy modele CAD do pobrania (STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje PAL-10-SWIR-HRWF i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą PAL-10-SWIR-HRWF?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
