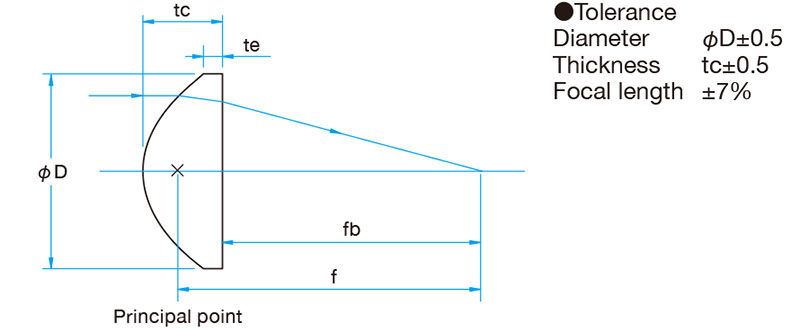

Soczewka asferyczna kondensora AGL-25-20P — zdjęcie produktu, nr katalogowy AGL-25-20P

SKU: AGL-25-20P

Soczewka asferyczna kondensora AGL-25-20P

Aspheric Condenser Lens AGL-25-20P

Soczewka kondensacyjna plano-wypukła asferyczna do zbierania i kondensacji z minimalizowaną aberracją sferyczną.

Specyfikacja

Średnica25mm
Ogniskowa20mm
Apertura numeryczna NA0.5
Grubość środkowa7.5mm
KształtAsferyczna płasko-wypukła
Karta katalogowa (PDF)
F′f = 20 mm⌀ 25 mm
Bieg promieni dla tego modelu: apertura ⌀25 mm, ogniskowa 20 mm (f/0,8). Wiązka równoległa do osi skupia się w ognisku za soczewką. Proporcje zachowane: skala pozioma i pionowa są jednakowe. Bez uwzględnienia aberracji i grubości soczewki.

Modele CAD do pobrania

STEP (3D)
Zobacz listę zapytań
Wyślij szybkie zapytanie emailem
To model z rodziny AGL. W rodzinie jest 39 modeli.

Inne modele w rodzinie (38)

SKUOpisŚrednicaOgniskowaMateriałNieregularność powierzchniDługość fali projektowej
AGL-10-GA-08PPrecyzyjnie szlifowana soczewka asferyczna AGL-10-GA-08P10mm8mmS-LAH64<0.1um780nm
AGL-10-GA-10PSoczewka asferyczna precyzyjnie polerowana AGL-10-GA-10P10mm10mmS-LAH64<0.1um780nm
AGL-10-GB-08PSoczewka asferyczna precyzyjnie polerowana AGL-10-GB-08P10mm8mmS-LAH64<0.5um780nm
AGL-10-GB-10PSoczewka asferyczna precyzyjnie polerowana AGL-10-GB-10P10mm10mmS-LAH64<0.5um780nm
AGL-12-8.5PSoczewka asferyczna kondensora AGL-12-8.5P12mm8.5mm———
AGL-12-10.5PSoczewka asferyczna kondensora AGL-12-10.5P12mm10.5mm———
AGL-15-12PSoczewka kondensora asferyczna 15mm średnicy 12mm ogniskowej—————
AGL-15-31.7PSoczewka kondensora asferyczna 15mm średnicy 31.7mm ogniskowej—————
AGL-15-AGL-20Soczewki asferyczne płasko-wypukłe—————
AGL-15-GA-12PSoczewka asferyczna precyzyjnie polerowana AGL-15-GA-12P15mm12mmS-LAH64<0.1um780nm
AGL-15-GB-12PPrecyzyjnie szlifowana soczewka asferyczna AGL-15-GB-12P15mm12mmS-LAH64<0.5um780nm
AGL-18-12PSoczewka asferyczna kondensora AGL-18-12P18mm12mm———
AGL-18-15.5PSoczewka asferyczna kondensora AGL-18-15.5P18mm15.5mm———
AGL-19-17PSoczewka asferyczna kondensora AGL-19-17P19mm17mm———
AGL-20-12PSoczewka kondensora asferyczna 20mm średnicy 12mm ogniskowej—————
AGL-20-31.7PSoczewka kondensora asferyczna 20mm średnicy 31.7mm ogniskowej—————
AGL-20-GA-15PPrecyzyjnie szlifowana soczewka asferyczna AGL-20-GA-15P20mm15mmS-LAH64<0.1um780nm
AGL-20-GA-18PSoczewka asferyczna precyzyjnie polerowana AGL-20-GA-18P20mm18mmS-LAH64<0.1um780nm
AGL-20-GB-15PSoczewka asferyczna precyzyjnie polerowana AGL-20-GB-15P20mm15mmS-LAH64<0.5um780nm
AGL-20-GB-18PSoczewka asferyczna precyzyjnie polerowana AGL-20-GB-18P20mm18mmS-LAH64<0.5um780nm
AGL-24-18PSoczewka asferyczna kondensora AGL-24-18P24mm18mm———
AGL-25-GA-20PSoczewka asferyczna precyzyjnie polerowana AGL-25-GA-20P25mm20mmS-LAH64<0.1um780nm
AGL-25-GA-24PPrecyzyjnie szlifowana soczewka asferyczna AGL-25-GA-24P25mm24mmS-LAH64<0.1um780nm
AGL-25-GB-20PSoczewka asferyczna precyzyjnie polerowana AGL-25-GB-20P25mm20mmS-LAH64<0.5um780nm
AGL-25-GB-24PSoczewka asferyczna precyzyjnie polerowana AGL-25-GB-24P25mm24mmS-LAH64<0.5um780nm
AGL-30-23.5PSoczewka asferyczna kondensora AGL-30-23.5P30mm23.5mm———
AGL-30-26.5PSoczewka asferyczna kondensora AGL-30-26.5P30mm26.5mm———
AGL-30-GA-24PSoczewka asferyczna precyzyjnie polerowana AGL-30-GA-24P30mm24mmS-LAH64<0.1um780nm
AGL-30-GB-24PPrecyzyjnie szlifowana soczewka asferyczna AGL-30-GB-24P30mm24mmS-LAH64<0.5um780nm
AGL-32.5-23.5PSoczewka asferyczna kondensora AGL-32.5-23.5P32.5mm23.5mm———
AGL-38-34.5PSoczewka asferyczna kondensora AGL-38-34.5P38mm34.5mm———
AGL-40-GA-30PSoczewka asferyczna precyzyjnie polerowana AGL-40-GA-30P40mm30mmS-LAH64<0.1um780nm
AGL-40-GB-30PSoczewka asferyczna precyzyjnie polerowana AGL-40-GB-30P40mm30mmS-LAH64<0.5um780nm
AGL-50-39PSoczewka asferyczna kondensora AGL-50-39P50mm39mm———
AGL-50-50PSoczewka asferyczna kondensora AGL-50-50P50mm50mmB270——
AGL-50-GA-38PPrecyzyjnie szlifowana soczewka asferyczna AGL-50-GA-38P50mm38mmS-LAH64<0.1um780nm
AGL-50-GB-38PSoczewka asferyczna precyzyjnie polerowana AGL-50-GB-38P50mm38mmS-LAH64<0.5um780nm
AGL-E-AGL-GHigh Precision Polished Aspheric Lenses—————

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest ogniskowa i apertura modelu AGL-25-20P?
Soczewka asferyczna kondensora AGL-25-20P ma ogniskową 20 mm i aperturę ⌀25 mm, co odpowiada światłości f/0,8.
Czy do AGL-25-20P dostępna jest dokumentacja techniczna?
Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje AGL-25-20P i jak zamówić?
Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą AGL-25-20P?
Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
