SKU: MHA-100SA
Uchwyt lustra gimbalowy do optyki 100mm, z regulacją śrubową i prętem
Gimballed Mirror Holder for 100mm Optic with Screw Adjust and Rod
Lustra mogą obracać się o 360 stopni w kierunku pochylenia (pitch). Idealne rozwiązanie do zastosowań, w których światło padające ma wiele kątów padania.
Specyfikacja
| Masa | 1.9 kg |
| Informacja dodatkowa | W zestawie znajduje się słupek RO-20-60 (średnica φ20 mm, długość 60 mm), który można zastąpić słupkiem o innym rozmiarze. Do zdemontowania słupka wymagane są specjalne narzędzia. Słupek o innym rozmiarze można określić w momencie zakupu. Do zastosowań wymagających niskiej osi optycznej należy stosować kinematyczne uchwyty luster MHG-NL. |
| Uwaga | Rozdzielacze wiązki zamontowane pod kątem 45 stopni będą miały wiązkę częściowo zasłoniętą przez aluminiową oprawę. Zalecane są uchwyty rozdzielaczy wiązki typu gimbal BHAN, które mają większą użyteczną aperturę transmisji. Po dokonaniu żądanej regulacji należy zablokować mocowanie za pomocą zacisku przełączania zgrubnego/precyzyjnego. Przed regulacją mocowania słupek powinien być dobrze zabezpieczony. |
| Średnica | 100mm |
| Średnica montowanej optyki | φ100mm |
| Grubość montowanej optyki | 4 - 15mm |
| Apertura wiązki odbitej (padanie 45°) | φ65.1mm |
| Zakres regulacji precyzyjnej — pochylenie | ±3.4° |
| Zakres regulacji precyzyjnej — obrót | ±5° |
| Rozdzielczość regulacji precyzyjnej — pochylenie | ok. 0.35°/rotation |
| Rozdzielczość regulacji precyzyjnej — obrót | ok. 0.52°/rotation |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu MHA-100SA?
- Uchwyt lustra gimbalowy do optyki 100mm, z regulacją śrubową i prętem ma aperturę ⌀100 mm.
- Czy do MHA-100SA dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje MHA-100SA i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą MHA-100SA?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
Podobne produkty
MHA-150S
Uchwyt lustra gimbalowy do optyki 150mm, z regulacją śrubową i prętem
Masa: 2.5 kg
Informacja dodatkowa: W zestawie znajduje się słupek RO-20-60 (średnica φ20 mm, długość 60 mm), który można zastąpić słupkiem o innym rozmiarze. Do zdemontowania słupka wymagane są specjalne narzędzia. Słupek o innym rozmiarze można określić w momencie zakupu. Do zastosowań wymagających niskiej osi optycznej należy stosować kinematyczne uchwyty luster MHG-NL.
Uwaga: Rozdzielacze wiązki zamontowane pod kątem 45 stopni będą miały wiązkę częściowo zasłoniętą przez aluminiową oprawę. Zalecane są uchwyty rozdzielaczy wiązki typu gimbal BHAN, które mają większą użyteczną aperturę transmisji. Po dokonaniu żądanej regulacji należy zablokować mocowanie za pomocą zacisku przełączania zgrubnego/precyzyjnego. Przed regulacją mocowania słupek powinien być dobrze zabezpieczony.
TCBS-20C05-200
Podłoże lustra wklęsłego 20mm, ogniskowa 100mm
TCBS-25C05-200
Podłoże lustra wklęsłego 25mm, ogniskowa 100mm

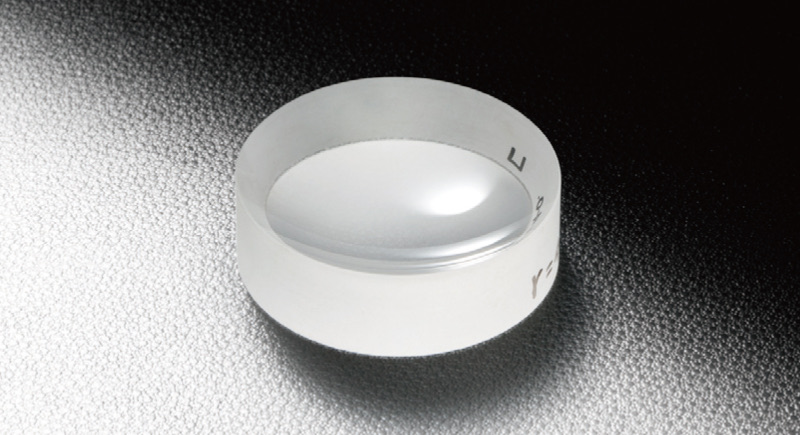

TCBS-40C07-200
Podłoże lustra wklęsłego, średnica 40mm, ogniskowa 100mm
TCBS-50C08-200
Podłoże lustra wklęsłego 50mm, ogniskowa 100mm
CU-011
Σcube (regulowany kąt, odłączane lustro)
Masa: 17.2 kg
Informacja dodatkowa: Σcube (z regulacją kąta i odłączanym lustrem) jest stosowany z serią małych aluminiowych prowadnic (OBS-50G, OBS-120G, OBS-200G lub OBS-300G) oraz elementami CU. Instrukcję montażu mikroskopu Core Unit można znaleźć w filmie instruktażowym Assembly 09.
Uwaga: Może być również stosowany jako adapter łączący do systemu klatkowego (optical cage system, typ 30mm) za pomocą otworów gwintowanych (M3*4) o rozstawie 30mm na kostce. Wymagane są śruby M3 (dołączane do prętów klatkowych OptoSigma) lub adaptery konwersji cal-M3. CU-011 to standardowa jednostka Σ cube, składająca się z ramy kostki oraz dwuosiowego uchwytu regulowanego. Odpowiedni uchwyt lustra to typ okrągły o średnicy 25mm lub 1 cala i grubości 5mm, lub typ prostokątny o maksymalnych wymiarach 26mm na 38mm i grubości 1mm. Dopuszczalny rozmiar elementu prostokątnego może być mniejszy, jeśli uchwyt jest zamocowany na określonej płaszczyźnie. W celu uzyskania szczegółów prosimy o kontakt.
CU-012
Σcube (regulowany kąt, odłączane lustro)
Masa: 0.12 kg
Informacja dodatkowa: Po zestawieniu z CU-010 (sprzedawanym osobno) odpowiada modelowi CU-011.
Uwaga: Rozmiar odpowiedniej optyki, niezależnie od dostawcy, to średnica 25mm lub 25.4mm i grubość 5mm, lub wymiar 26mm*38mm i grubość 1mm. Dopuszczalny rozmiar optyki prostokątnej może być mniejszy, jeśli uchwyt jest zamocowany na określonej powierzchni kostki. W celu uzyskania szczegółów prosimy o kontakt z naszym działem handlowym.
