SKU: YHSQ-30C05-266/355
Separator harmonicznych, średnica 30mm, długość fali 266nm/355nm
Harmonic Separator 30mm Diameter Wavelength 266nm/355nm
Specyfikacja
| Masa | 0.009 kg |
| Dostępne powłoki standardowe | Nie |
| Uwaga | ▶Na skutek współczynnika załamania i grubości podłoża, tor wiązki światła przechodzącego przesuwa się o kilka mm równolegle do wiązki padającej. ▶Charakterystyki widmowe transmisji i odbicia zmieniają się przy zastosowaniu kątów padania innych niż 45 stopni. ▶Jako powierzchnię odbijającą należy stosować stronę wskazaną strzałką na boku podłoża. Odbicie od strony tylnej może powodować utratę natężenia światła i powstawanie duchów obrazu. ▶Światło przechodzące rzadko miesza się ze światłem o długościach fali odbitych, natomiast światło odbite może zawierać domieszkę światła o długościach fali przechodzących. (5% do 15%) ▶Charakterystyka widmowa transmisji zależy od orientacji polaryzacji lasera. Podane parametry przedstawiają wartości średnie dla polaryzacji P i S. Przed użyciem należy sprawdzić rzeczywistą orientację polaryzacji lasera. |
| Średnica φD | 30mm |
| Materiał | Syntetyczna krzemionka topiona |
| Płaskość powierzchni | λ/10 |
| Powłoka | Powierzchnia przednia: powłoka dielektryczna wielowarstwowa. Powierzchnia tylna: wielowarstwowa powłoka antyrefleksyjna. |
| Kąt padania | 45° |
| Równoległość | <5″ |
| Jakość powierzchni (rysy–wżery) | 20−10 |
| Apertura użyteczna | 90% średnicy |
| Grubość t | 5mm |
| Odbicie (średnia dla polaryzacji P i S) | >98％ at 266nm >98％ at 355nm |
| Transmisja (średnia dla polaryzacji P i S) | R<10％(T>90％) at 532nm R<10％(T>90％) at 1064nm |
| Próg uszkodzenia laserowego | 2J/cm² (266nm) 5J/cm² (355nm) |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu YHSQ-30C05-266/355?
- Separator harmonicznych, średnica 30mm, długość fali 266nm/355nm ma aperturę ⌀30 mm.
- Z jakiego materiału wykonano YHSQ-30C05-266/355?
- Materiał wskazany przez producenta dla modelu YHSQ-30C05-266/355 to: Syntetyczna krzemionka topiona. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
- Czy do YHSQ-30C05-266/355 dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje YHSQ-30C05-266/355 i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą YHSQ-30C05-266/355?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
Podobne produkty
YHSQ-25.4C05-266/355
Separator harmonicznych, średnica 25.4mm, długość fali 266nm/355nm
Masa: 0.007 kg
Dostępne powłoki standardowe: Nie
Uwaga: ▶Na skutek współczynnika załamania i grubości podłoża, tor wiązki światła przechodzącego przesuwa się o kilka mm równolegle do wiązki padającej. ▶Charakterystyki widmowe transmisji i odbicia zmieniają się przy zastosowaniu kątów padania innych niż 45 stopni. ▶Jako powierzchnię odbijającą należy stosować stronę wskazaną strzałką na boku podłoża. Odbicie od strony tylnej może powodować utratę natężenia światła i powstawanie duchów obrazu. ▶Światło przechodzące rzadko miesza się ze światłem o długościach fali odbitych, natomiast światło odbite może zawierać domieszkę światła o długościach fali przechodzących. (5% do 15%) ▶Charakterystyka widmowa transmisji zależy od orientacji polaryzacji lasera. Podane parametry przedstawiają wartości średnie dla polaryzacji P i S. Przed użyciem należy sprawdzić rzeczywistą orientację polaryzacji lasera.
YHSQ-50C08-266/355
Separator harmonicznych, średnica 50mm, długość fali 266nm/355nm
Masa: 0.04 kg
Dostępne powłoki standardowe: Nie
Uwaga: ▶Na skutek współczynnika załamania i grubości podłoża, tor wiązki światła przechodzącego przesuwa się o kilka mm równolegle do wiązki padającej. ▶Charakterystyki widmowe transmisji i odbicia zmieniają się przy zastosowaniu kątów padania innych niż 45 stopni. ▶Jako powierzchnię odbijającą należy stosować stronę wskazaną strzałką na boku podłoża. Odbicie od strony tylnej może powodować utratę natężenia światła i powstawanie duchów obrazu. ▶Światło przechodzące rzadko miesza się ze światłem o długościach fali odbitych, natomiast światło odbite może zawierać domieszkę światła o długościach fali przechodzących. (5% do 15%) ▶Charakterystyka widmowa transmisji zależy od orientacji polaryzacji lasera. Podane parametry przedstawiają wartości średnie dla polaryzacji P i S. Przed użyciem należy sprawdzić rzeczywistą orientację polaryzacji lasera.
PSMH-30C03-10-248/266
Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm
Masa: 0.008 kg
Dostępne powłoki standardowe: Nie
Informacja dodatkowa: W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.
PSMH-30C03-10-308/355
Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 308-355nm
Masa: 0.005 kg
Dostępne powłoki standardowe: Nie
Informacja dodatkowa: W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.

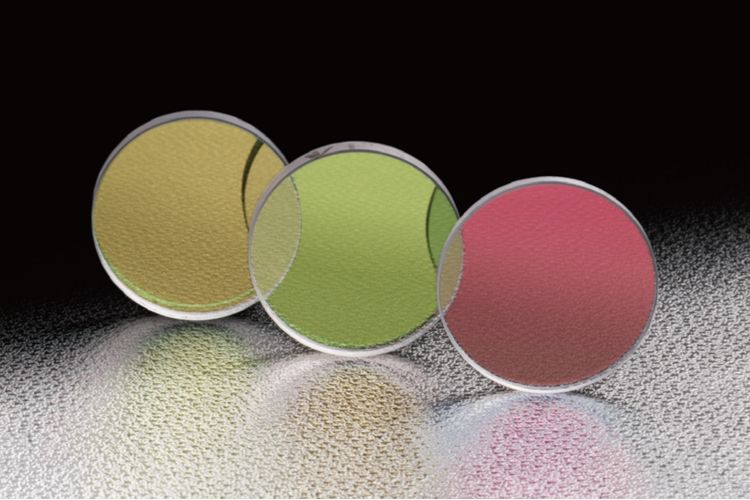

PSMH-30C05-10W-248/266
Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm
Masa: 0.008 kg
Dostępne powłoki standardowe: Nie
Informacja dodatkowa: W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.
PSMH-30C05-10W-308/355
Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 308-355nm
Masa: 0.008 kg
Dostępne powłoki standardowe: Nie
Informacja dodatkowa: W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.

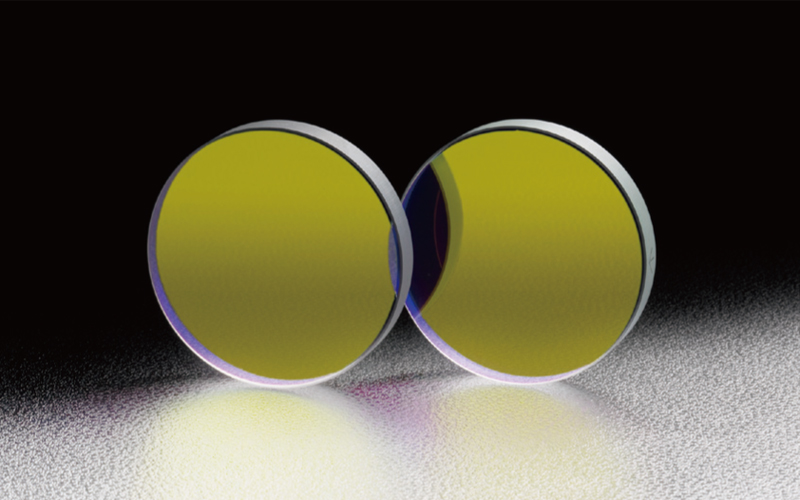

YHS-30C05-355
Separator harmoniczny 30mm, długość fali 355nm

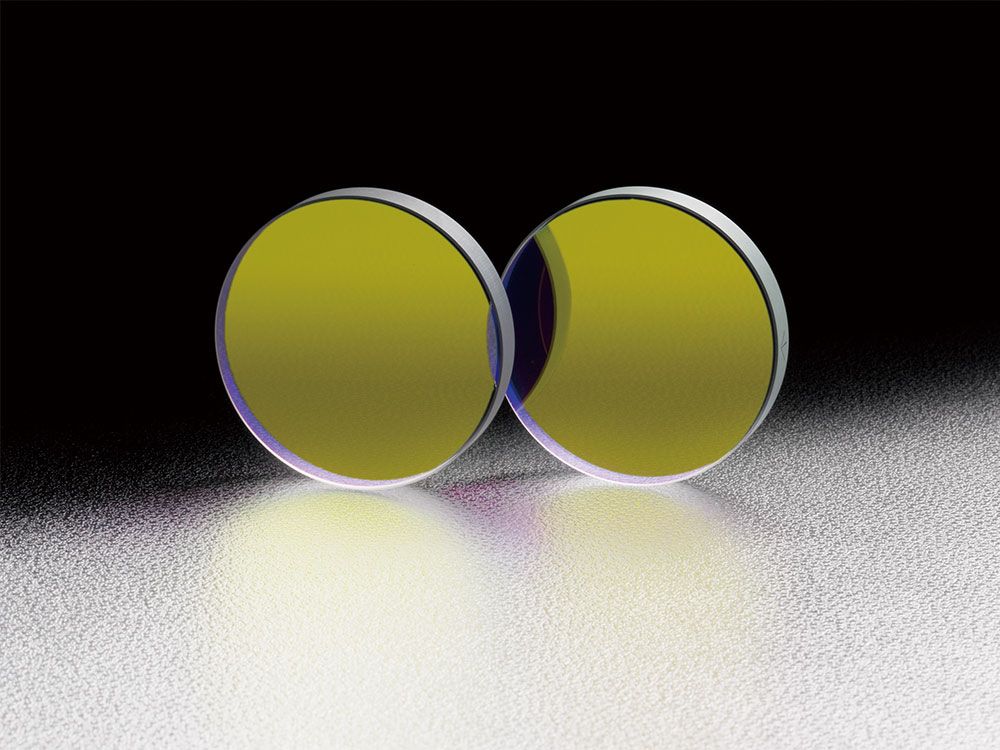

YHSQ-30C05-266
