SKU: KSC-606

Stolik obrotowy z łożyskiem szlifowanym, średnica 60mm, aluminiowy, 360° ręczny obrót, napęd ręczny, gwinty M4

Name: Stolik obrotowy z łożyskiem szlifowanym, średnica 60mm, aluminiowy, 360° ręczny obrót, napęd ręczny, gwinty M4
Brand: OptoSigma
SKU: KSC-606

60mm Diameter, Aluminum, Lapped-Surface Bearing Rotation Stage, 360 Deg Manual Rotation, Manual Drive, M4 Threads

Etap KSC to lekki, prosty etap obrotowy. Ręcznie ustawiany za pomocą uchwytu z blokadą do zabezpieczenia pozycji po regulacji.

Specyfikacja

Masa	0.19 kg
Rozmiar stolika	φ60mm
Zakres obrotu	360°
Obciążalność	68.6N(7.0kgf)
Gwint montażowy	M4
Rozdzielczość odczytu skali	1°
Rodzaj prowadnicy	Lapping method
Materiał główny	Aluminium
Wykończenie	Anodowanie czarne
Sztywność momentowa	1.5″/N･cm
Równoległość	50µm
Bicie promieniowe	20µm
Bicie kątowe	20µm

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

To model z rodziny KSC. W rodzinie jest 1 modeli.

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest apertura modelu KSC-606?: Stolik obrotowy z łożyskiem szlifowanym, średnica 60mm, aluminiowy, 360° ręczny obrót, napęd ręczny, gwinty M4 ma aperturę ⌀60 mm.
Czy do KSC-606 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF. Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje KSC-606 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą KSC-606?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.

Podobne produkty

KSPA-806M

Stolik obrotowy z łożyskiem szlifowanym, średnica 80mm, aluminiowy, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4

Masa: 0.5 kg

Informacja dodatkowa: Większość stolików można montować bezpośrednio do stolików liniowych o odpowiednim rozmiarze w celu regulacji wielu osi. Za pomocą górnej płytki do KSP/KSPA (SP-103), zmieniającej rozstaw otworów montażowych, można zamontować różne stoliki. Rozstaw otworów montażowych można zmienić za pomocą dolnej płytki do KSPA-806M/1006M (SP-117). Przyrostek FP w numerze części oznacza produkty ze śrubami o drobnym skoku zamiast standardowych mikrometrów. Śruby o drobnym skoku mają skok gwintu 0.25 mm i wymagają do regulacji klucza imbusowego lub opcjonalnego klucza imbusowego z pokrętłem (KCL).

Rozmiar stolika: φ80mm

KSPA-986M

Stolik obrotowy z łożyskiem szlifowanym, średnica 98mm, aluminiowy, 360° ręczny obrót, +/-5° precyzyjna regulacja, napęd mikrometryczny, gwinty M4

Masa: 0.7 kg

Rozmiar stolika: φ98mm

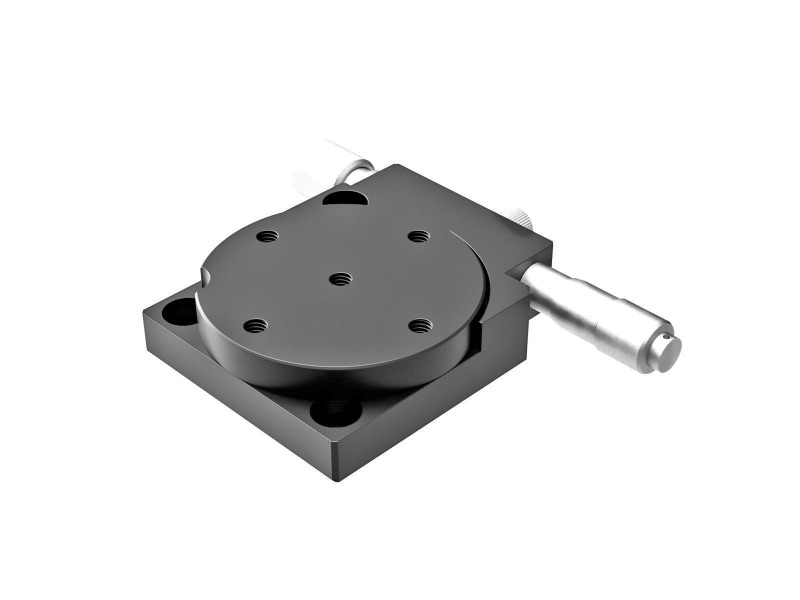

KSP-656M-M6
