SKU: SLB-30-100NIR1
Soczewka płasko-wklęsła, średnica 30mm, ogniskowa −100mm, 633 - 1064nm
Plano Concave Lens 30mm Diameter −100mm Focal Length 633 - 1064nm
Specyfikacja
| Masa | 0.05 kg |
| Dostępne powłoki standardowe | Nie |
| Informacja dodatkowa | Soczewki dostępne są w szerokim wyborze, w tym w niestandardowych rozmiarach i ogniskowych. Oprócz standardowej powłoki oferujemy również powłokę antyrefleksyjną na zamówienie, dobraną do konkretnych długości fali. |
| Uwaga | Soczewki płasko-wklęsłe są soczewkami ujemnymi, które rozogniskowują skolimowane światło padające i są stosowane głównie razem z soczewkami płasko-wypukłymi do kształtowania wiązek. Soczewka płasko-wklęsła ma aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej. Soczewki płasko-wklęsłe są zaprojektowane tak, aby światło równoległe padało na powierzchnię wklęsłą. Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Ostre krawędzie, typowe dla soczewek ujemnych, są fazowane w celu ograniczenia odpryskiwania, co może skutkować mniejszą grubością krawędzi. Grubości podane w tabelach odnoszą się do teoretycznej ostrej krawędzi. |
| Średnica φD | φ30mm |
| Ogniskowa | 100mm |
| Materiał | BK7 |
| Długość fali projektowej | 546.1nm |
| Współczynnik załamania nₑ | 1.519 |
| Powłoka | Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (633–1064 nm) |
| Transmisja | > średnio 98.5% |
| Próg uszkodzenia laserowego | 4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz) |
| Apertura użyteczna | 85% średnicy |
| Jakość powierzchni (rysy–wżery) | 20-10 |
| Zakres powłoki antyrefleksyjnej | 633 - 1064nm |
| Ogniskowa f | −100mm |
| Grubość brzegowa te | 4.2mm |
| Grubość środkowa tc | 2mm |
| Tylna ogniskowa fb | −101.3mm |
| Promień krzywizny r | 51.9mm |
| Błąd centrowania | <1′ |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest ogniskowa i apertura modelu SLB-30-100NIR1?
- Soczewka płasko-wklęsła, średnica 30mm, ogniskowa −100mm, 633 - 1064nm ma ogniskową 100 mm i aperturę ⌀30 mm, co odpowiada światłości f/3,3.
- Z jakiego materiału wykonano SLB-30-100NIR1?
- Materiał wskazany przez producenta dla modelu SLB-30-100NIR1 to: BK7. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
- W jakim zakresie długości fali pracuje SLB-30-100NIR1?
- Powłoka tego modelu obejmuje zakres 633–1064 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
- Czy do SLB-30-100NIR1 dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje SLB-30-100NIR1 i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą SLB-30-100NIR1?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
Podobne produkty
S-SLB-30-100PIR1
Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 30mm, ogniskowa 100mm, 633 - 1064nm
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.

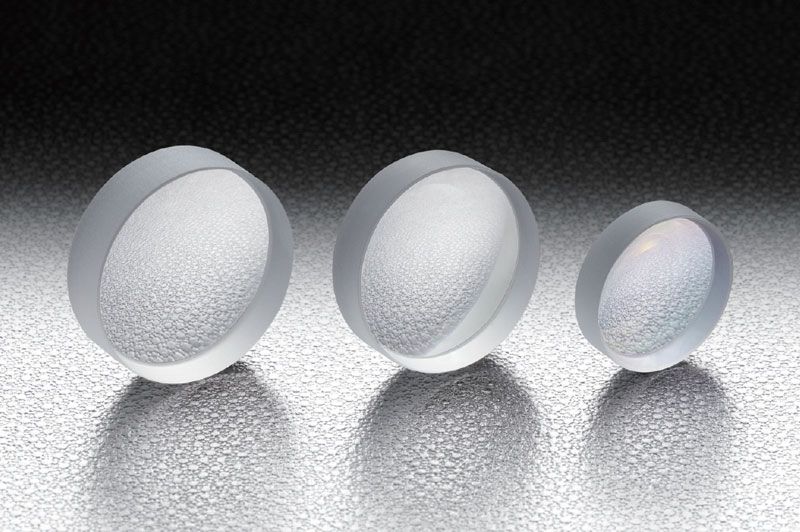

S-SLB-30B-100NIR1
Ekonomiczna soczewka wklęsła BK7, średnica 30mm, ogniskowa -99.7mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-100-150PIR1
Ekonomiczna soczewka płasko-wypukła BK7, średnica 100mm, ogniskowa 150mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
S-SLB-100-200PIR1
Ekonomiczna soczewka płasko-wypukła BK7, średnica 100mm, ogniskowa 200mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
S-SLB-100-250PIR1
Ekonomiczna soczewka płasko-wypukła BK7, średnica 100mm, ogniskowa 250mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
S-SLB-100-300PIR1
Ekonomiczna soczewka płasko-wypukła BK7, średnica 100mm, ogniskowa 300mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.

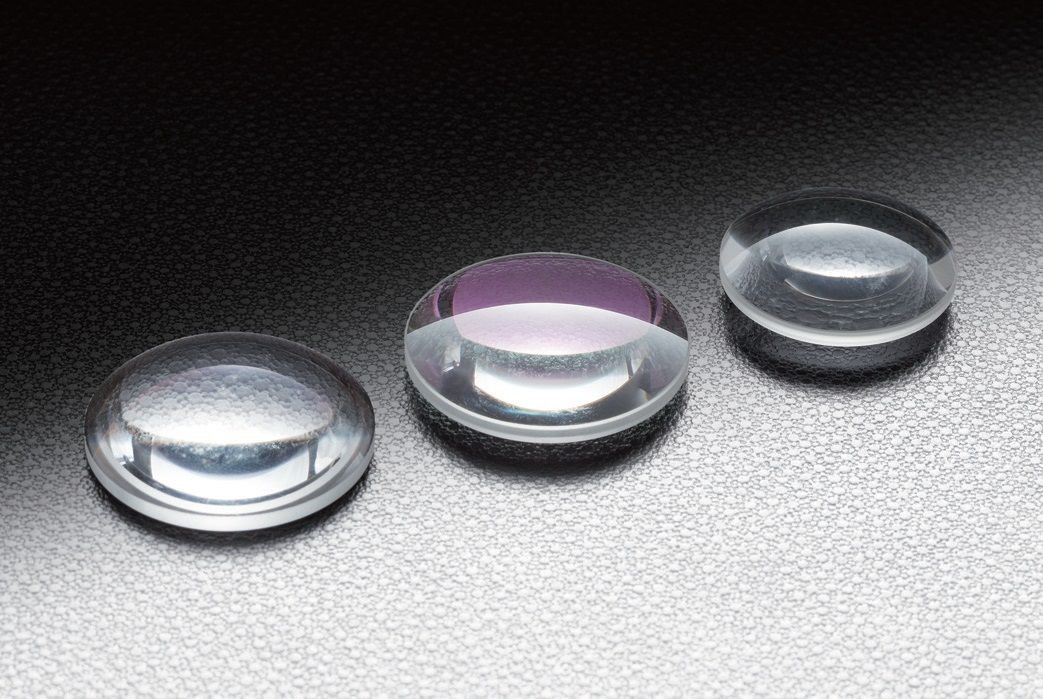

S-SLB-100-500PIR1
