SKU: S-SLB-15B-15N
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -14.7mm, bez powłoki (seria Reasonable)
Reasonable Concave Lens BK7 10mm Diameter -14.7mm Focal Length Uncoated
Specyfikacja
| Masa | 0.05 kg |
| Dostępne powłoki standardowe | Tak |
| Uwaga | Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji. |
| Średnica φD | φ10mm |
| Ogniskowa | −14.7mm |
| Materiał | BK7 |
| Długość fali projektowej | 546.1nm |
| Współczynnik załamania nₑ | 1.519 |
| Błąd centrowania | <3′ |
| Powłoka | Bez powłoki |
| Apertura użyteczna | S-SLB-N: 90% średnicy; S-SLB-B-N: 85% średnicy |
| Jakość powierzchni (rysy–wżery) | 60-40 |
| Zakres powłoki antyrefleksyjnej | Bez powłoki |
| Ogniskowa f | −14.7mm |
| Grubość brzegowa te | 5.9mm |
| Grubość środkowa tc | 2mm |
| Tylna ogniskowa fb | −15.3mm |
| Promień krzywizny r | 15.57mm |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest apertura modelu S-SLB-15B-15N?
- Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -14.7mm, bez powłoki (seria Reasonable) ma aperturę ⌀10 mm.
- Z jakiego materiału wykonano S-SLB-15B-15N?
- Materiał wskazany przez producenta dla modelu S-SLB-15B-15N to: BK7. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
- Czy S-SLB-15B-15N ma powłokę antyrefleksyjną?
- Nie — ten wariant jest bez powłoki. W ofercie OptoSigma zwykle dostępne są odpowiedniki tego samego elementu z powłokami na różne zakresy; chętnie wskażemy właściwy wariant.
- Czy do S-SLB-15B-15N dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje S-SLB-15B-15N i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą S-SLB-15B-15N?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
Podobne produkty
S-SLB-10B-10N
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -9.7mm, bez powłoki (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Tak
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-10B-10NIR1
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -9.7mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-10B-10NIR2
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -9.7mm, 750 - 1550nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-10B-10NM
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -9.7mm, 400 - 700nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-15B-15NIR1
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -14.7mm, 633 - 1064nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-15B-15NIR2
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -14.7mm, 750 - 1550nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.
S-SLB-15B-15NM
Ekonomiczna soczewka wklęsła BK7, średnica 10mm, ogniskowa -14.7mm, 400 - 700nm (seria Reasonable)
Masa: 0.05 kg
Dostępne powłoki standardowe: Nie
Uwaga: Soczewki płasko-wklęsłe i dwuwklęsłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wklęsłych (SLB-N) lub dwuwklęsłych (SLB-B-N). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. Zewnętrzna krawędź strony wklęsłej jest fazowana, w związku z czym rzeczywista grubość krawędzi soczewki może być mniejsza niż wynikałoby to z konstrukcji.

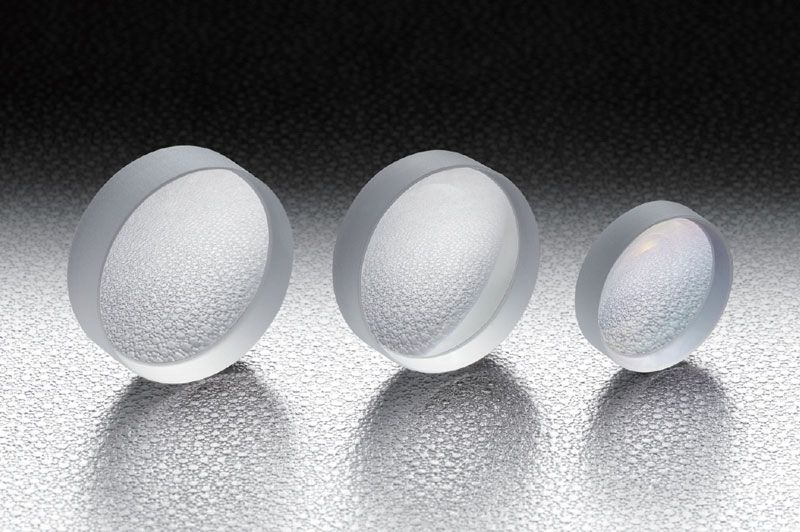

S-SLB-20B-50N
