SKU: S-SLB-20-100PIR2

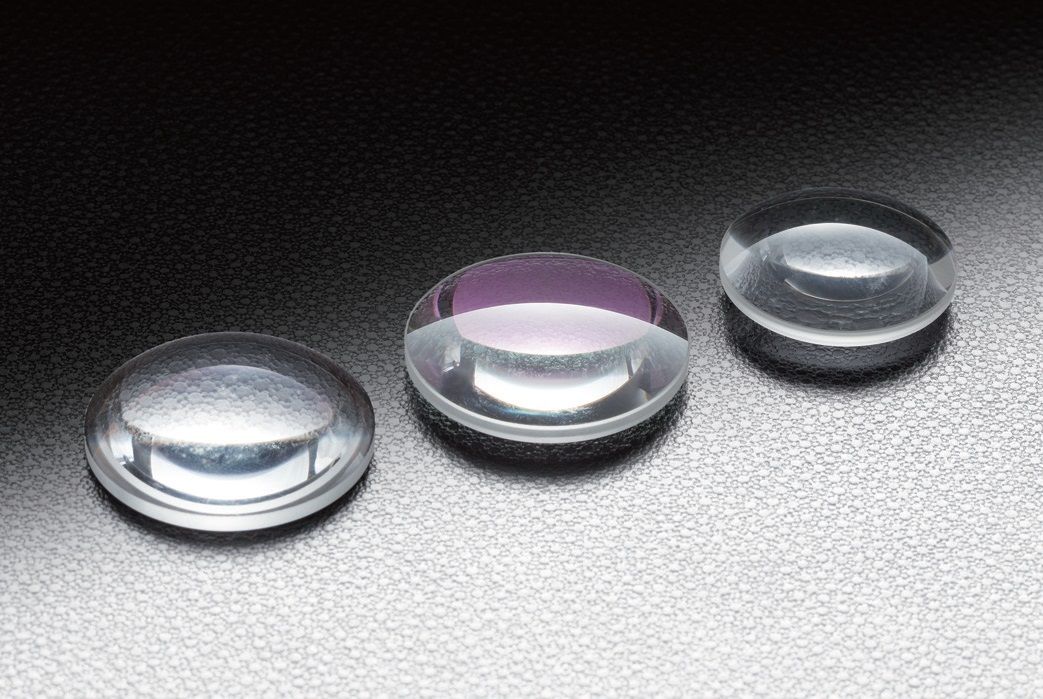

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 20mm, ogniskowa 100mm, 750 - 1550nm

Name: Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 20mm, ogniskowa 100mm, 750 - 1550nm
Brand: OptoSigma
SKU: S-SLB-20-100PIR2

Reasonable Plano Convex Lens BK7 20mm Diameter 100mm Focal Length 750 - 1550nm

◦Posiada te same parametry co soczewka płasko-wypukła (SLB-P), z wyjątkiem jakości powierzchni, i jest idealna do eksperymentów oraz zastosowań niewymagających wysokiej precyzji. ◦Dostępne są dwa typy soczewek: soczewka płasko-wypukła o niskiej aberracji sferycznej oraz soczewka dwuwypukła stosowana do skrócenia ogniskowej. ◦Oprócz wersji bez powłoki dostępne są trzy rodzaje powłok antyrefleksyjnych: dla zakresu widzialnego, bliskiej podczerwieni i podczerwieni.

Specyfikacja

Masa	0.05 kg
Dostępne powłoki standardowe	Nie
Uwaga	Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania.
Średnica φD	φ20mm
Ogniskowa	100mm
Materiał	BK7
Długość fali projektowej	546.1nm
Współczynnik załamania nₑ	1.519
Błąd centrowania	<3′
Powłoka	Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (750–1550 nm)
Transmisja	> średnio 98.5%
Próg uszkodzenia laserowego	4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz)
Apertura użyteczna	85% średnicy (dla φD < φ10 mm: 83% średnicy)
Jakość powierzchni (rysy–wżery)	60-40
Zakres powłoki antyrefleksyjnej	750 - 1550nm
Ogniskowa f	100mm
Grubość brzegowa te	2mm
Grubość środkowa tc	3mm
Tylna ogniskowa fb	98.0mm
Promień krzywizny r	51.90mm

Karta katalogowa (PDF)

Bieg promieni dla tego modelu: apertura ⌀20 mm, ogniskowa 100 mm (f/5,0). Wiązka równoległa do osi skupia się w ognisku za soczewką. Proporcje zachowane: skala pozioma i pionowa są jednakowe. Bez uwzględnienia aberracji i grubości soczewki.

Modele CAD do pobrania

DXF (2D)IGES (3D)SAT (3D)STEP (3D)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Najczęstsze pytania

Odpowiedzi wygenerowane ze specyfikacji tego modelu.

Jaka jest ogniskowa i apertura modelu S-SLB-20-100PIR2?: Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 20mm, ogniskowa 100mm, 750 - 1550nm ma ogniskową 100 mm i aperturę ⌀20 mm, co odpowiada światłości f/5,0.
Z jakiego materiału wykonano S-SLB-20-100PIR2?: Materiał wskazany przez producenta dla modelu S-SLB-20-100PIR2 to: BK7. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
W jakim zakresie długości fali pracuje S-SLB-20-100PIR2?: Powłoka tego modelu obejmuje zakres 750–1550 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
Czy do S-SLB-20-100PIR2 dostępna jest dokumentacja techniczna?: Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
Ile kosztuje S-SLB-20-100PIR2 i jak zamówić?: Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
Kto jest producentem, a kto dostawcą S-SLB-20-100PIR2?: Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
