SKU: S-SLB-25-120PM

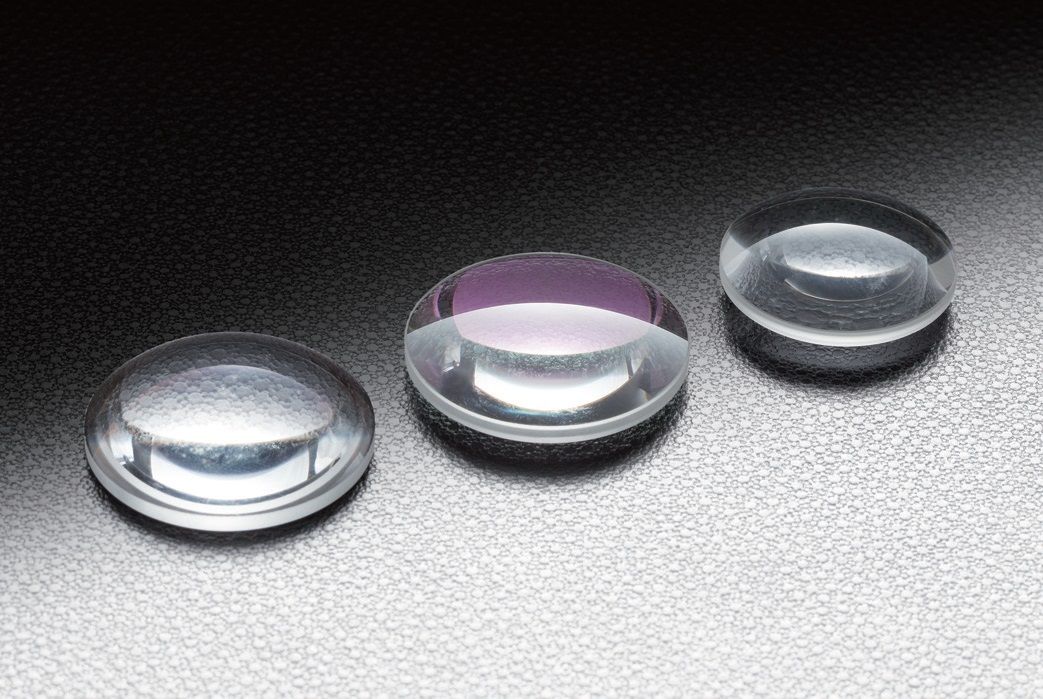

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 25mm, ogniskowa 120mm, 400 - 700nm
Reasonable Plano Convex Lens BK7 25mm Diameter 120mm Focal Length 400 - 700nm
Specyfikacja
| Masa | 0.05 kg |
| Dostępne powłoki standardowe | Nie |
| Uwaga | Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. |
| Średnica φD | φ25mm |
| Ogniskowa | 120mm |
| Materiał | BK7 |
| Długość fali projektowej | 546.1nm |
| Współczynnik załamania nₑ | 1.519 |
| Błąd centrowania | <3′ |
| Powłoka | Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (400–700 nm) |
| Transmisja | > średnio 99% |
| Próg uszkodzenia laserowego | 4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz) |
| Apertura użyteczna | 85% średnicy (dla φD < φ10 mm: 83% średnicy) |
| Jakość powierzchni (rysy–wżery) | 60-40 |
| Zakres powłoki antyrefleksyjnej | 400 - 700nm |
| Ogniskowa f | 120mm |
| Grubość brzegowa te | 2mm |
| Grubość środkowa tc | 3.3mm |
| Tylna ogniskowa fb | 117.8mm |
| Promień krzywizny r | 62.28mm |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest ogniskowa i apertura modelu S-SLB-25-120PM?
- Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 25mm, ogniskowa 120mm, 400 - 700nm ma ogniskową 120 mm i aperturę ⌀25 mm, co odpowiada światłości f/4,8.
- Z jakiego materiału wykonano S-SLB-25-120PM?
- Materiał wskazany przez producenta dla modelu S-SLB-25-120PM to: BK7. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
- W jakim zakresie długości fali pracuje S-SLB-25-120PM?
- Powłoka tego modelu obejmuje zakres 400–700 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
- Czy do S-SLB-25-120PM dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje S-SLB-25-120PM i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą S-SLB-25-120PM?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
