SKU: S-SLB-60-100PIR1

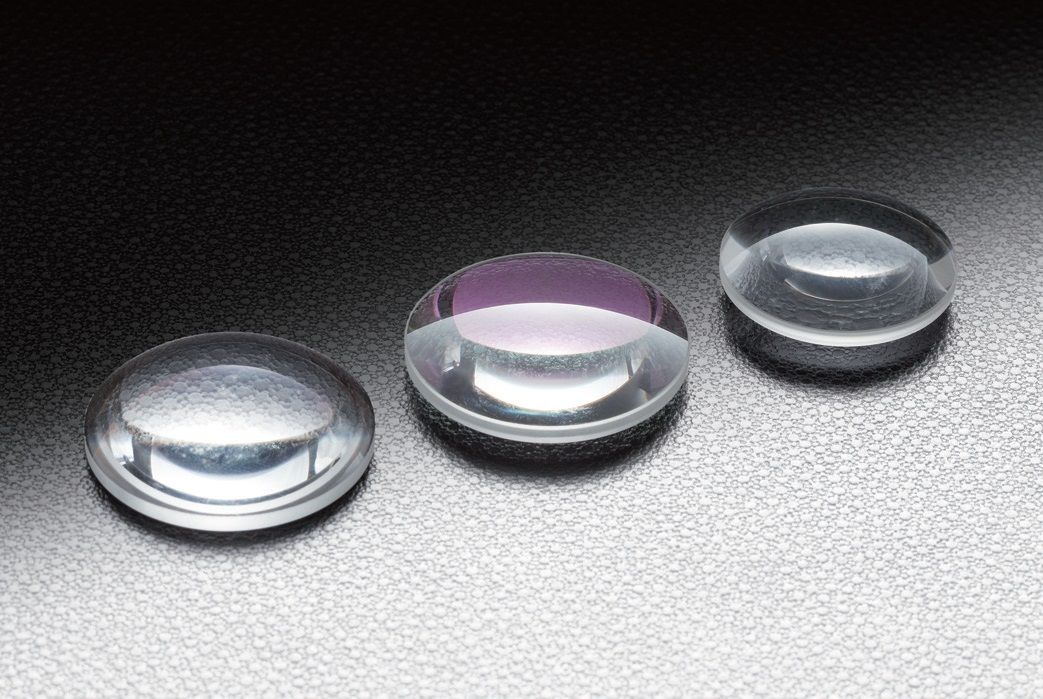

Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 60mm, ogniskowa 100mm, 633 - 1064nm
Reasonable Plano Convex Lens BK7 60mm Diameter 100mm Focal Length 633 - 1064nm
Specyfikacja
| Masa | 0.05 kg |
| Dostępne powłoki standardowe | Nie |
| Uwaga | Soczewki płasko-wypukłe mają aberrację chromatyczną, a ogniskowa zmienia się w zależności od długości fali. Wartości ogniskowej dla poszczególnych długości fali należy sprawdzić w „charakterystyce ogniskowej w funkcji długości fali” w karcie katalogowej soczewek płasko-wypukłych (SLB-P). Straty transmisji wynikające z odbicia od powierzchni przedniej i tylnej soczewki można zminimalizować poprzez naniesienie powłoki na te powierzchnie. Prosimy o kontakt z naszym działem handlowym w sprawie doboru powłoki antyrefleksyjnej odpowiedniej do zastosowania. |
| Średnica φD | φ60mm |
| Ogniskowa | 100mm |
| Materiał | BK7 |
| Długość fali projektowej | 546.1nm |
| Współczynnik załamania nₑ | 1.519 |
| Błąd centrowania | <3′ |
| Powłoka | Szerokopasmowa wielowarstwowa powłoka antyrefleksyjna (633–1064 nm) |
| Transmisja | > średnio 98.5% |
| Próg uszkodzenia laserowego | 4 J/cm² (czas impulsu 10 ns, częstotliwość powtarzania 20 Hz) |
| Apertura użyteczna | 85% średnicy |
| Jakość powierzchni (rysy–wżery) | 60-40 |
| Zakres powłoki antyrefleksyjnej | 633 - 1064nm |
| Ogniskowa f | 100mm |
| Grubość brzegowa te | 3mm |
| Grubość środkowa tc | 12.5mm |
| Tylna ogniskowa fb | 91.7mm |
| Promień krzywizny r | 51.9mm |
Najczęstsze pytania
Odpowiedzi wygenerowane ze specyfikacji tego modelu.
- Jaka jest ogniskowa i apertura modelu S-SLB-60-100PIR1?
- Ekonomiczna soczewka płasko-wypukła BK7 (seria Reasonable) 60mm, ogniskowa 100mm, 633 - 1064nm ma ogniskową 100 mm i aperturę ⌀60 mm, co odpowiada światłości f/1,7.
- Z jakiego materiału wykonano S-SLB-60-100PIR1?
- Materiał wskazany przez producenta dla modelu S-SLB-60-100PIR1 to: BK7. Szczegółowe parametry zastosowania znajdują się w specyfikacji i karcie katalogowej produktu.
- W jakim zakresie długości fali pracuje S-SLB-60-100PIR1?
- Powłoka tego modelu obejmuje zakres 633–1064 nm. Poza tym zakresem parametry odbicia lub transmisji mogą odbiegać od specyfikacji.
- Czy do S-SLB-60-100PIR1 dostępna jest dokumentacja techniczna?
- Tak. Dla tego modelu udostępniamy kartę katalogową w formacie PDF oraz modele CAD do pobrania (DXF, IGS, SAT, STP). Pliki pobiera się bezpośrednio z karty produktu, bez zakładania konta.
- Ile kosztuje S-SLB-60-100PIR1 i jak zamówić?
- Ceny komponentów OptoSigma ustalamy indywidualnie, dlatego nie publikujemy ich w katalogu. Dodaj model do listy zapytań i wyślij jedno zapytanie — odpowiadamy w ciągu 24 godzin roboczych, podając cenę i termin dostawy.
- Kto jest producentem, a kto dostawcą S-SLB-60-100PIR1?
- Producentem jest japońska firma OptoSigma (grupa SigmaKoki, działająca od 1977 roku). W Polsce dostarcza go INTERLAB Sp. z o.o. z Warszawy — autoryzowany dystrybutor obecny na rynku aparatury badawczej i pomiarowej od 1987 roku.
