SKU: TSDS-651SUU-PDM

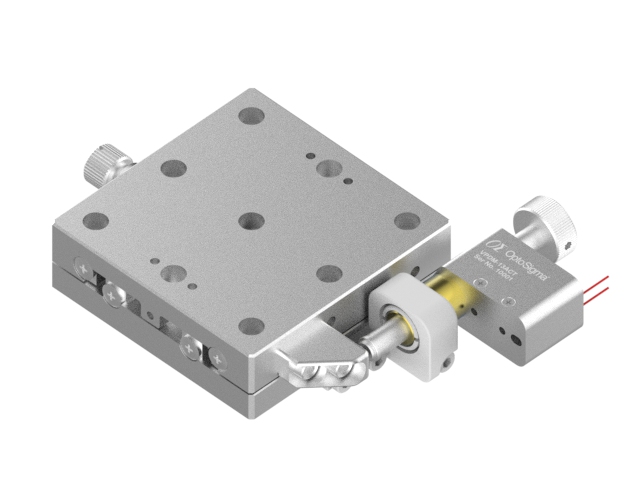

Zmotoryzowany łożysko EXC 65X65mm, kompatybilny z próżnią, stal nierdzewna, stolik w osi X, piezomotor boczny, +/-6.5mm, gwinty 1/4-20

Name: Zmotoryzowany łożysko EXC 65X65mm, kompatybilny z próżnią, stal nierdzewna, stolik w osi X, piezomotor boczny, +/-6.5mm, gwinty 1/4-20
Brand: OptoSigma
SKU: TSDS-651SUU-PDM

Motorized 65X65mm EXC Bearing, Vacuum Compatible, Stainless Steel, X-Axis Stage, Side Piezomotor, +/-6.5mm, 1/4-20 Threads

Jedną z kluczowych zalet działania piezomotorów jest to, że statyczne tarcie, które występuje, gdy piezomotor nie działa, działa jak mechanizm blokujący, co zapewnia doskonałą stabilność. Inną wygodną cechą tych siłowników jest to, że kabel elektryczny można odłączyć zarówno od siłownika, jak i od kontrolera. Należy zauważyć, że te siłowniki nie mają wewnętrznego sprzężenia zwrotnego i dlatego działają w trybie otwartym. Dostępne są wersje kompatybilne z próżnią. Jeśli Twoje zastosowanie wymaga innych specyfikacji, możemy dostosować nasze siłowniki piezomotorowe do Twoich unikalnych wymagań.

Specyfikacja

Masa	0.55 kg
Uwaga	Kabel łączący siłownik piezoelektryczny ze sterownikiem, taki jak PDM-ID-02 lub PAM-104, jest dołączony do stolika.
Rozmiar stolika	65×65mm
Gwint montażowy	1/4-20UNC
Zakres przesuwu	13mm
Obciążalność	24 kg
Actuator Position	Side
Skok śruby aktuatora	0.25mm
Rozdzielczość aktuatora	20nm
Rodzaj prowadnicy	Extended Contact Ball Bearing Guide
Materiał główny	Hardened Stainless Steel
Wykończenie	Clean Passivated
Travel Accuracy / Straightness	0.5um
Travel Accuracy / Pitch	25arcsec
Travel Accuracy / Yaw	15arcsec
Maks. obciążenie momentem — pitch	13.0Nm
Maks. obciążenie momentem — roll	14.7Nm
Maks. obciążenie momentem — yaw	10
Moment Stiffness / Pitch	0.08arcsec/Ncm
Sztywność momentowa — roll	0.05arcsec/Ncm
Sztywność momentowa — yaw	0.08
Równoległość	15um
Równoległość ruchu	7um

Karta katalogowa (PDF)

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

To model z rodziny TSDS-651SUU. W rodzinie jest 1 modeli.
